- 型號：
178系列- 表面粗糙度測量儀

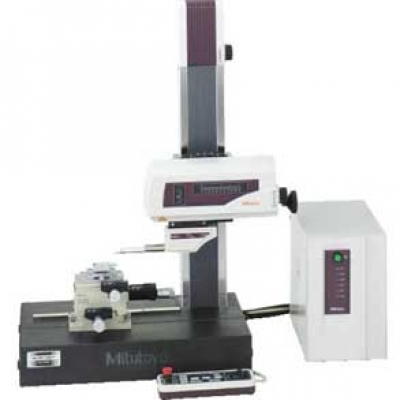

日本三豐品牌 MITUTOYO 178-471-1 表面粗糙度測量儀
表面粗糙度測量儀SV-3100系列產品可進行高精度、高水平分析和多功能粗糙度測量。
特點：
1、三豐表面粗糙度測量儀SV-3100系列產品可進行高精度、高水平分析，多功能3D表面粗糙度分析，微細輪廓測量，以及原有的表面粗糙度測量。
2、自動調水平工作臺、3軸調整臺等外部設備的應用，有效增強了該產品的操作性能，同時也真正實現了自動測量。、
3、安裝了數據分析軟件SURFPAK-SV。SURFPAK-SV對從車間到實驗室中得到的數據進行統一格式的管理。
4、采用陶瓷制作X軸驅動部導軌，因為陶瓷具有極好的防磨損性能。無需潤滑油也能正常工作。
5、為了保證高精度測量，在X軸和Y軸（選件）上都內置了高清晰度的玻璃尺（X軸分辨率：0.05µm，Y軸分辨率： 1µm）因為要保證SV-3100系列產品具有高度的可靠性，特別是對于水平粗糙度參數(S,Sm)，X軸的分辨率就必須達到相當的水平。
6、配有高精度測針。
7、配有多種功能，如“直線度補償功能”，可確保X軸的線性精度；“圓度補償功能”，可保證測針的垂直移動；以及“針尖半徑補償功能”等。
8、測針和測針導頭都可輕松替換。可選測針和滑軌可適應各種粗糙度測量的需要，如小孔測量、深孔測量等。
9、配備了易于操作的控制箱，其與主機分離，可進行開始/停止測量、返回以及遠程進行其他操作。驅動部的上/下位置和X軸的移動都可手動進行微調。
技術參數：
X軸
測量范圍：100mm或200mm
分辨率：0.05µm
長度基準：線性編碼器
驅動速度：0-80mm/s
測量速度：0.02-5mm/s
移動方向：向后
傾角范圍：±45°（帶有X軸傾斜單位）
Z2軸（立柱）
垂直移動：300mm或500mm，動力驅動
分辨率：1µm
長度基準：ABSOLUTE 線性編碼器
驅動速度：0-20mm/s
檢測器：
范圍/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm（使用測頭選件時，最大可達2400µm）
檢測方法：無軌/有軌測量
測力： 4mN或0.75mN
測針針尖：金剛石，90°/5µmR（60°/2µmR：低測力型）
導頭曲率半徑：40mm
類型：差動電感式
基座尺寸（W×H）：600×450mm或1000×450mm
基座材料：花崗巖
尺寸（W×D×H）：756×482×966mm（S4）
主機：756×482×1166mm（H4）
1156×482×1176mm（W4）
766×482×966mm（S8）
766×482×1166mm（H8）
1166×482×1176mm（W8）
重量（主機）：140 Kg（S4型，S8型）
150 Kg（H4型，H 8型）
220 Kg（W4型，W8型）
評估能力：SURFPAK-SV
評估輪廓：P（原始輪廓），R（表面粗糙度輪廓），WC,WCA,WE,WEA,DIN4776輪廓，包絡殘余線，粗糙度motif,波形motif
評價參數：
Ra,Rq,Rz,Ry,Rz(JIS),Ry(DIN),Rc,Rp,Rpmax,Rv,Rvmax,Rvi,Rt,Rti,R3zi,R3y,Sm,S,Pc(Ppi),plateau ratio,mrd,Rpk,Rvk,δc,Rk,Mr1,Mr2,Lo,Ppi,R,AR,Rx,A1,A2,Vo,HSC,mr,SK,Ku,△a, △q,λa,λq,Lo,Lr,
粗糙度motif參數：RX,R,AR,SR,SAR,NR,NCRX,CPM
波形motif參數：W,AW SW,Wx,Wte,SAW,NW
分析圖表：ADC,BAC1,BAC2,功率譜圖,自相關圖，Walsh 功率譜圖，Walsh 自相關圖，傾斜分布圖，局部峰值分布圖，參數分布圖
濾波類型：2CR-75%,2CR-50%,2CR-75%(相位校正)，2CR-50%(相位校正)，高斯-50%
截止波長*
fh：0.08mm,0.25mm,0.8mm,2.5mm,8mm
λc：0.025mm,0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm
fl： 0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm
取樣長度：0.025mm,0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm
數據補償功能：拋物線補償、雙曲線補償、橢圓補償、R平面（曲面）補償、錐面補償、傾斜補償、二次曲線補償，多項式補償、多項式自動補償
*可在0.025至最大移動長度間指定任意長度
選件：
178-611：階差規（2µm，10µm）
178-612：階差規（2µm，10µm，79µnich, 394µnich）
178-610：公制型4段階差規（1µm，2µm，5µm，10µm）
178-047：三軸調整臺（包括998291）
178-016：調水平工作臺
178-043-1：XY調水平工作臺（25×25mm）
178-053-1：XY調水平工作臺（1〞×1〞）
178-042-1：Digimatic XY調水平工作臺（25×25mm）
178-052-1：Digimatic XY調水平工作臺（1〞×1〞）
178-019：精密卡鉗*
181-902：帶夾鉗的V型塊（工件直徑：最大25mm）
181-901：帶夾鉗的V型塊（工件直徑：最大1〞）
998291：精密V型塊*
181-902：帶夾鉗的V型塊（最大工件直徑：25mm）
181-901：帶夾鉗的V型塊（最大工件直徑：1〞）
178-023：防震臺
178-024：防震臺架
218-007：儀器放置臺
166-215：儀器放置臺（帶有抽屜）
218-010：輔助臺
218-008：輔助臺
*用于XY調水平工作臺
簡化的CNC功能：
在與CNC機型配套使用的眾多外設選件的支持下，可實現自動測量。
性能參數：
型號
SV-3100S4
SV-3100S4
SV-3100H4
SV-3100H4
SV-3100W4
SV-3100W4
貨號（mm）
178-471-1*
178-471-2*
178-472-1*
178-472-2*
178-473-1*
178-473-2*
貨號（inch）
178-481-1*
178-481-2*
178-482-1*
178-482-2*
178-483-1*
178-483-2*
貨號（mm）
178-451-1*
178-451-2*
178-452-1*
178-452-2*
178-453-1*
178-453-2*
貨號（inch）
178-461-1*
178-461-2*
178-462-1*
178-462-2*
178-463-1*
178-463-2*
測針針頭
針尖角度
60°
90°
60°
90°
60°
90°
尖端半徑
2µm
5µm
2µm
5µm
2µm
5µm
檢測器測力
0.75mN
4mN
0.75mN
4mN
0.75mN
4mN
X軸測量范圍
100mm
100mm
100mm
X軸直線度
(0.05+1L/1000)µmL=測量長度（mm）
垂直移動
350mm電動立柱
500mm電動立柱
500mm手動立柱
花崗巖基座尺寸（W×D）
600×450mm
600×450mm
1000×450mm
尺寸（主機W×D×H）
756×482×966mm
756×482×1166mm
1156×482×1176mm
重量（主機）
140Kg
150Kg
220Kg
*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA, D適于CEE,E適于BS，DC適于CCC，K適于EK， 無后綴適于JIS/100V
無X軸傾斜功能的型號
型號
SV-3100S8
SV-3100S8
SV-3100H8
SV-3100H8
SV-3100W8
SV-3100W8
貨號（mm）
178-476-1*
178-476-2*
178-477-1*
178-477-2*
178-478-1*
178-478-2*
貨號（inch）
178-486-1*
178-486-2*
178-487-1*
178-487-2*
178-488-1*
178-488-2*
貨號（mm）
178-456-1*
178-456-2*
178-457-1*
178-457-2*
178-458-1*
178-458-2*
貨號（inch）
178-466-1*
178-466-2*
178-467-1*
178-467-2*
178-468-1*
178-468-2*
測針針尖
針尖角度
60°
90°
60°
90°
60°
90°
尖端半徑
2µm
5µm
2µm
5µm
2µm
5µm
檢測器測力
0.75mN
4mN
0.75mN
4mN
0.75mN
4mN
X軸測量范圍
200mm
200mm
200mm
X軸直線度
0.5µm/200mm
垂直移動
300mm電動立柱
500mm電動立柱
500mm手動立柱
花崗巖基座尺寸（W×D）
600×450mm
600×450mm
1000×450mm
尺寸（主機W×D×H）
766×482×966mm
766×482×1166mm
1166×482×1176mm
重量（主機）
140Kg
150Kg
220Kg
*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA, D適于CEE,E適于BS，DC適于CCC，K適于EK， 無后綴適于JIS/100V
無X軸傾斜功能的型號
