176系列-高倍率多功能測量顯微鏡

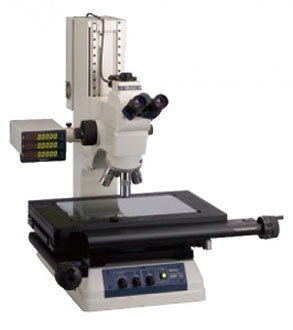

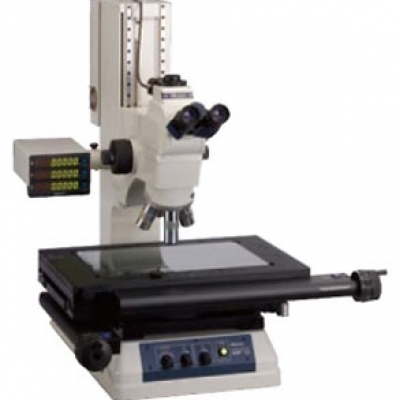

日本三豐品牌 MITUTOYO 176-676 顯微鏡
特點：
1、觀察所得為清晰無閃光正像，且視場開闊。
2、測量精度在同類設備中最高（符合JIS B 7153標準）。
3、證明高-NA目標來自于FS光學系統（長工作距離型）。
4、金屬和測量顯微鏡的功能相結合，提供了高分辨率觀察和高精度測量的方法。
5、照明裝置（反射/透射）可選用高亮度LED燈泡或鹵素?zé)襞荩ū剡x）。
6、利用可變孔徑光闌即光圈（反射/透射）可在無光衍射時進行觀察測量。
7、各類標準工作臺的尺寸最大達到400×200mm。
8、快速釋放裝置便于在測量工件大或測量工件數量多時快速移動工作臺。
9、高倍放大目鏡，觀察倍數高達4000X。
10、低嗓音設計。
技術參數：
觀察圖像：正像
光管：Siedentoph型（可調瞳距：51-76mm），1X光管鏡頭，雙目目鏡（俯角:30°），十字投影法，帶有TV插板，光通比（目鏡/TV插板:50/50）
目鏡：10X（視場直徑：24mm）,可選：15X,20X
轉盤（選件）：手動或電動旋轉盤
物鏡（選件）：從1X-100X的M/BD Plan Apo物鏡
透射照明
光源：鹵素?zé)襞荩?2V,50W）
光學系統：帶有可調整光圈的遠心照明系統
功能：光強度可調，無級亮度調節
表面照明
光源：鹵素?zé)襞菡彰鬟x件（光纖冷光照明）
光學系統：帶有可調整光圈的科勒照明系統
功能：光強度可調，無級亮度調節
顯示裝置
軸數：2軸或3軸
分辨率：0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″
功能：調零,方向轉換，數據輸出（通過RS-232C接口）
電源：100/110/120/220/240V AC, 50/60Hz
重量：65.5kg(505C,1010C)/69.5kg(2010C)/130kg(2017C)/138kg(3017C)/144kg(4020C)
可選XY工作臺類型：
選件：
378-857：15X目鏡套裝（視場范圍16mm）
378-858：20X目鏡套裝（視場范圍12mm）
378-018：手動BF轉盤
378-116：電動BF轉盤
176-211：手動BF/DF轉盤
378-210：電動BF/DF轉盤
178-092：偏振器
378-076：用于100X,SL80X,SL50X目鏡的微分干涉對比裝置
378-078：用于50X,SL20X目鏡的微分干涉對比裝置
378-079：用于20X目鏡的微分干涉對比裝置
378-080：用于10X, 5X目鏡的微分干涉對比裝置
12AAA643：ND2型彩色濾光片
12AAA644：ND8型彩色濾光片
12AAA645：GIF型濾光片
12AAA646：LB80型彩色濾光片
375-054：0.5X相機轉向鏡（帶有C-mount適配器）
970441：C-mount適配器
513667：鹵素?zé)襞荩?4V,50W）
12BAB345：鹵素?zé)襞荩ㄩL壽型，24V,50W）
517181：鹵素?zé)襞荩?4V,100W）
12BAD602：鹵素?zé)襞荩ǜ吡炼刃?4V,100W）
175-308：防震臺架
176-309：安裝臺架
375-056：讀數尺
12AAA165：鏡頭清洗工具
12AAA846：腳踏開關
照明元件
176-315：鹵素?zé)粽彰餮b置（12V,100W）
176-316：鹵素?zé)粽彰餮b置（12V,150W）
176-343：雙光纖照明裝置
12AAG806：GIF型彩色濾光片（適于176-315）
12AAG807：LB80型彩色濾光片（適于176-315）
固定和工作臺附件
172-197：旋轉式中心支架*（最大工件直徑:80mm）
172-378：帶有夾鉗的V型塊*（最大工件直徑:25mm）
176-107：帶有夾鉗的支架*
176-305：帶有微調旋鈕的旋轉工作臺，適用于505C/1010C/2010C型號
176-306：帶有微調旋鈕的旋轉工作臺，適用于2017C/3017C型號
*1020B型號需要與固定適配器（176-310）配合使用，1720B/1730B型號需要與固定適配器（176-304）配合使用
性能參數：
型號（XY工作臺尺寸）
505C
1010C
2010C
2017C
3017C
4020C
貨號
MF-UA
176-667*
176-668*
176-669*
176-670*
176-671*
176-672*
MF-UB
176-687*
176-688*
176-689*
176-690*
176-691*
176-692*
MF-UC
176-673*
176-674*
176-675*
176-676*
176-677*
176-678*
MF-UD
176-693*
176-694*
176-695*
176-696*
176-697*
176-698*
XY工作臺行程范圍
50×50mm
100×100mm
200×100mm
200×170mm
300×170mm
400×200mm
Z軸移動范圍
150mm
150mm
150mm
220mm
220mm
220mm
調焦方式
手動調焦（粗調焦:10mm/rev.,微調焦:0.1mm/rev.）
測量方法
線性編碼器（2軸型:X/Y軸，3軸型:X/Y/Z軸）
分辨率（可轉換）
0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″
測量精度（20℃時）
XY軸：（2.2+0.02L）µm,L為無負載測量長度,JIS B 7153
指示精度（20℃時）
Z軸：（5+0.04L）µm，L為測量長度
浮動功能
帶有快速釋放功能的X和Y軸
XY工作臺臺面尺寸
280×280mm
280×280mm
350×280mm
410×342mm
510×342mm
610×342mm
載物玻璃有效尺寸
180×280mm
180×180mm
250×150mm
270×240mm
370×240mm
440×240mm
旋轉功能
——
——
——
±5°(左)
±5°(左)
±3°(左)
臺面最大承重
10kg
10kg
10kg
20kg
20kg
15kg
最大工件高度
150mm
150mm
150mm
220mm
220mm
220mm
*在貨號后加上以下后綴(如:176-667-10)：-10適于英國手動用戶11適于中國手動用戶，無后綴適于日本手動用戶
可選設備類型：
設備類型
MF-UA型
MF-UB型
MF-UC型
MF-UD型
觀察類型
亮視場（BF）
亮視場（BF）
亮/暗視場（BF/DF）
亮/暗視場（BF/DF）
測量系統
X和Y軸（2軸）
X,Y和Z軸（3軸）
X和Y軸（2軸）
X,Y和Z軸（3軸）
照明裝置：
合適的照明裝置
發光二極管
鹵素?zé)?br/>
貨號
176-346*
176-348*
注：因為“Generation C 類型”沒有配備照明裝置，所以必須選擇LED照明裝置或發光二極管照明裝置
*為區交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,C適于臺灣,D適于CEE,DC適于CCC,E適于BS,K適于EK，無后綴適于JIS/100V
尺寸圖片：單位
