三豐藤野貿易代理 日本三豐MITUTOYO投影儀302-706
日本三豐MITUTOYO廣州代理，日本三豐量具總代理，三豐量具中國總代理 三豐總代理，三豐中國一級代理商PJ-A3000 302系列-投影儀 日本三豐品牌 MITUTOYO 302-706 投影儀 特點： 1、PJ-A3000A系列投影儀大小適中，具有多功能且易于操作。 2、清晰的數顯XY計數器裝于量角器屏幕下方，便于讀數。 3、數顯讀數的測角投影屏幕易于進行角度測量。 技術參數： 投影圖
- 型號：
302系列-投影儀

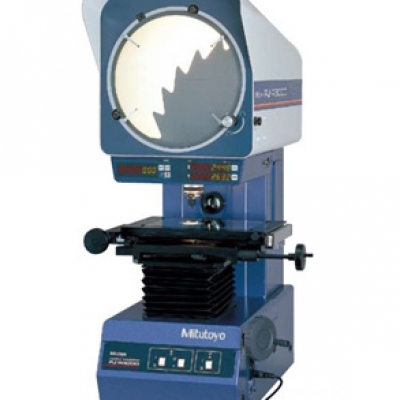

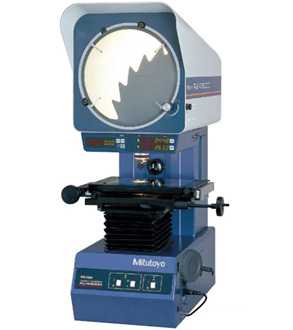

日本三豐品牌 MITUTOYO 302-706 投影儀
特點：
1、PJ-A3000A系列投影儀大小適中，具有多功能且易于操作。
2、清晰的數顯XY計數器裝于量角器屏幕下方，便于讀數。
3、數顯讀數的測角投影屏幕易于進行角度測量。
技術參數：
投影圖像：倒像
投影屏幕
有效直徑：315mm（12.4″）
屏幕材料：精細磨砂玻璃
屏幕旋轉：±360°，微調和夾緊
角度分度值：數顯計數器（LED），分辨率：1´或0.01°（可轉換），范圍：±370°，ABS/INC模式轉換，調零
參考線：十字交叉細線
投影鏡頭：10X（172-202） 可選：20X,50X,100X
放大精度
輪廓照明：±0.1%以下
表面照明：±0.15%以下
最大工件高度：參見投影能力（H）以下
輪廓照明
光源：鹵素燈泡（24V,150W）
光學系統：遠心系統
功能：2-step高/低亮度轉換、吸熱光片、冷卻風扇
表面照明
光源：鹵素燈泡（24V,150W）
光學系統：可調聚光鏡垂直照明
功能：吸熱光片、冷卻風扇
調焦：手動調焦
分辨率：0.001mm或.0001″/0.001mm（.00005″/0.001mm:數顯微分頭）
電源：100-240V AC,50/60Hz
重量：105kg-140kg
投影能力：
倍率
10X
20X
50X
100X
視場范圍
Φ31.5
Φ15.7
Φ6.3
Φ3.1
W
66(20)
32.5(2)
12.6
5
H -50型號*
123.5
123.5
123.5
123.5
-100型號
91
91
91
91
-150型號
103.5
103.5
103.5
103.5
200型號
92.5
92.5
92.5
92.5
D -50型號
224(198)
87(61)
27
10
-100型號
182
87(61)
27
10
-150型號
207(198)
87(61)
27
10
200型號
185
87(61)
27
10
( ):使用表面照明 *包括PJ-A3000
選件：
172-203：20X投影鏡頭組
172-204：50X投影鏡頭
172-207：100X投影鏡頭
172-229：10X鏡頭的斜面照明反光鏡
172-230：20X鏡頭的斜面照明反光鏡
172-116：標準刻度尺（50mm）
172-117：標準刻度尺（2″）
172-118：讀數尺（200mm）
172-161：讀數尺（300mm）
172-119：讀數尺（8″）
172-162：讀數尺（12″）
932105：罩面圖套裝（12個）
172-160-2：綠色濾光片（用于PJ-A3000,-50型號）
172-160-3：綠色濾光片（用于-100，-150，,-200型號）
512305：鹵素燈泡（24V,150W）
965012：用于角度顯示輸出的SPC電纜（2m）
176-106：旋轉工作臺（有效直徑：66mm）
172-196：旋轉工作臺（有效直徑：100mm）
172-198：帶有微調旋鈕的旋轉臺（有效直徑：96mm）
176-105：旋轉工作臺（最在工件直徑：70mm）
172-197：旋轉工作臺（最在工件直徑：80mm）
176-107：帶夾鉗的支架
172-378：帶夾鉗的V型塊（最大工件直徑：25mm）
999678：固定裝置適配器
適用性
PJ-A3000,PJ-A3005R-50,PJ-A3005D-50/E
PJ-A3005F-150/E,PJ-A3010F-100/F,PJ-A3010F-200/E
176-106
√
——
172-196
——
√*
172-198
——
√*
176-105
√
√*
172-197
——
√*
176-107
√
√*
172-378
√
√*
*PJ-A3010F-200E 需與固定裝置適配器（999678）配合使用
性能參數：
型號
PJ-A3005R-50
PJ-A3005D-50
PJ-A3005D-50E
PJ-A3010F-100
PJ-A3010F-100F
貨號（公制型）
302-709*
302-704*
302-708*
302-703*
302-707*
貨號（英制/公制型）
302-719*
302-714*
302-718*
302-713*
——
XY工作臺行程范圍
50×50mm
50×50mm
50×50mm
100×100mm
100×100mm
測量方法
模擬微分頭
旋轉編碼器
旋轉編碼器
線性編碼器
線性編碼器
快速釋放機制
——
——
——
X和Y軸
X和Y軸
XY工作臺面尺寸
152×152mm
152×152mm
152×152mm
250×250mm
250×250mm
XY工作臺有效范圍
82×82mm
82×82mm
82×82mm
142×142mm
142×142mm
工作臺玻璃定貨號
380405
380405
380405
12BAE041
12BAE041
旋轉功能
——
——
——
——
——
最大工作臺載重
10kg
10kg
10kg
10kg
10kg
備注
帶有數顯計數器
——
不帶模擬計數器
——
不帶模擬計數器
型號
PJ-A3005F-150
PJ-A3005F-150E
PJ-A3010F-200
PJ-A3010F-200E
PJ-A3000
貨號（公制）
302-702*
302-706*
302-701*
302-705*
302-700*
貨號（英制/公制型）
302-712*
——
302-711*
——
——
XY工作行程范圍
150×50mm
150×50mm
200×100mm
200×100mm
Fixed
測量方法
線性編碼器
線性編碼器
線性編碼器
線性編碼器
——
快速釋放機制
X和Y軸
X和Y軸
X和Y軸
X和Y軸
——
XY工作臺面尺寸
280×152mm
280×152mm
380×250mm
380×250mm
160×145mm
XY工作臺有效范圍
185×84mm
185×84mm
266×170mm
266×170mm
Φ70mm
工作臺玻璃定貨號
381349
381349
382762
382762
200673
旋轉功能
——
——
±3°
±3°
——
最大工作臺載重
8kg
8kg
8kg
8kg
15kg
備注
——
不帶模擬計數器
——
不帶模擬計數器
不帶模擬計數器
*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,C適于臺灣,D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V
尺寸圖片：單位（mm）
