三豐藤野貿易代理 日本三豐MITUTOYO投影儀305-103
日本三豐MITUTOYO廣州代理，日本三豐量具總代理，三豐量具中國總代理 三豐總代理，三豐中國一級代理商PV-600A 305系列-投影儀 日本三豐品牌 MITUTOYO 305-103 投影儀 特點： 1、頂部照明的落地式投影儀，可配用定位方便的大屏幕，從而投影圖像易于跟蹤，易于與模板比較。 2、數顯讀數測角投影屏（具有調零、ABS/INC坐標轉換功能）便于讀數，可有效減少角度測量誤差。
- 型號：
305系列-投影儀

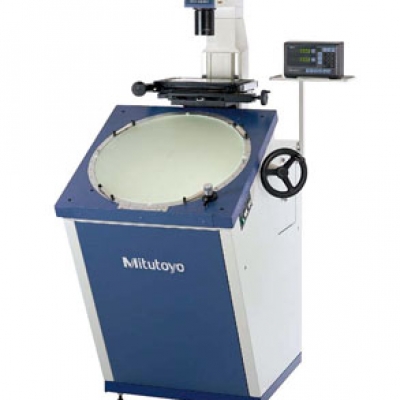

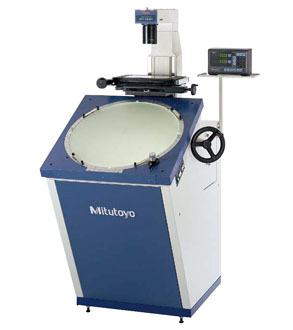

日本三豐品牌 MITUTOYO 305-103 投影儀
特點：
1、頂部照明的落地式投影儀，可配用定位方便的大屏幕，從而投影圖像易于跟蹤，易于與模板比較。
2、數顯讀數測角投影屏（具有調零、ABS/INC坐標轉換功能）便于讀數，可有效減少角度測量誤差。
3、傾斜表面照明裝置選件（172-419）可呈現清晰、明亮的圖像，易于檢測無反射工件，如：塑料工件和印刷品等。
技術參數：
投影圖像：倒像
投影屏幕（選件）
有效直徑：600mm（23.6″）
屏幕材料：精細磨砂玻璃
屏幕旋轉：±360°，微調和夾緊
角度分度值：游標尺（分度值: 1´）
參考線：十字交叉細線
投影鏡頭（選件）：5X,10 X,20X,50X,100X
放大精度
輪廓照明：±0.1%以下
表面照明：±0.15%以下
最大工件高度：參見投影能力（H）以下
輪廓照明（選件）
光源：鹵素燈泡（24V,150W）
光學系統：遠心系統
功能：2-step高/低亮度轉換、吸熱光片、冷卻風扇
表面照明（選件）
光源：鹵素燈泡（24V,150W）
光學系統：垂直照明
功能：可調冷凝鏡片、傾斜照明（5X,10X,20X），2-step高/低亮度轉換、吸熱光片、冷卻風扇
調焦：手動調焦
分辨率：0.001mm或.0001″/0.001mm（使用KA計數器選件）
電源：100-240V AC,50/60Hz
重量： 250kg
投影能力：
單位（mm）
倍率
5X
10X
20X
50X
100X
視場范圍
120
60
30
12
6
H
37(12)
37(37)
37(37)
——
——
W
140
182
257
76
76
D
74
74
74
——
——
( ):使用表面照明
選件：
319-225-1：XY工作臺（移動范圍：200×100mm）
172-308：投影屏幕（有效直徑：600mm）
172-371：5X投影鏡頭組
172-384：10X投影鏡頭組
172-385：20X投影鏡頭組
172-372：50X投影鏡頭組
172-373：100X投影鏡頭組
172-418：表面照明裝置（使用50X,100X倍率鏡頭時為垂直照明）
172-330：標準刻度尺（80mm）
172-117：標準刻度尺（2″）
172-329：讀數尺（600mm）
172-162：讀數尺（12″）
172-160-2：綠色濾光片
172-319：燈罩
512305：鹵素燈泡（24V,150W）
172-198：帶有微調旋鈕的旋轉臺*（有效直徑：96mm）
172-197：旋轉工作臺*（最在工件直徑：80mm）
176-107：旋轉工作臺*
172-378：帶夾鉗的V型塊*（最大工件直徑：25mm）
999678：固定裝置適配器
*固定裝置適配器（999678）配合使用
性能參數：
型號
PV-600A
貨號
305-103*
XY工作臺行程范圍
200×100mm
快速釋放機制
X軸和Y軸
測量方法
線性編碼器
XY工作臺面尺寸
380×250mm
XY工作臺有效范圍
266×170mm
工作臺玻璃定貨號
382762
旋轉功能
±3°
最大工件臺載重
5kg
備注
——
*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,C適于臺灣,D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V
選件XY工作臺：
尺寸圖片：單位（mm）
