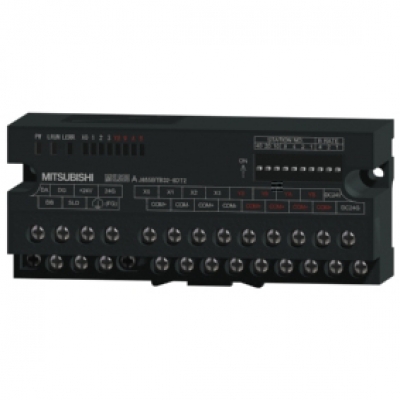

.AJ65SBTB32-8DT2 三菱CC-LINK低漏電4入4出 漏型 AJ65SBTB32-8DT2價格
AJ65SBTB32-8DT2用戶手冊?? AJ65SBTB32-8DT2價格 AJ65SBTB32-8DT2是三菱cc-link模塊，屬于端子排型復合模塊。AJ65SBTB32-8DT2參數說明：4點入4點出,DC漏型/輸入,3線型,0.5A晶體管輸出,低漏電【AJ65SBTB32-8DT2輸入規格】? ◆ 輸入形式:正公共端(漏型)? ◆ 輸入點數:4點? ◆ 絕緣方式:光耦合器絕緣? ◆ 額定輸入電壓:DC24V? ◆ 額定輸入電流:約7mA? ◆ 使用電壓范圍:DC19.2~26.4V(波動率5%以內)? ◆ 最大同時輸入點數:100%? ◆ ON電壓/ON電流:14V以上/3.5mA以上? ◆ OFF電壓/OFF電流:6V以下/1.7mA以下? ◆ 輸入電阻:約3.3kΩ? ◆ 響應時間:1.5ms以下(DC24V時)【AJ65SBTB32-8DT2輸出規格】? ◆ 輸出點數:4點(晶體管)? ◆ 絕緣方式:光耦合器絕緣? ◆ 額定負荷電壓:DC24V? ◆ 使用負荷電壓范圍:DC19.2~26.4V(波動率5%以內)? ◆ 最大負荷電流:0.5A/1點 1.2A/1公共端? ◆ 最大突入電流:1.0A l0ms以下? ◆ OFF時泄漏電流:0.1mA以下? ◆ ON時最大電壓降:0.3V以下(TYP) 0.5A 0.6V以下? ◆ 輸出形式:漏型? ◆ 保護功能:無? ◆ 響應時間:???? OFF->ON:0.5ms以下???? ON->OFF:1.5ms以下(電阻負荷)? ◆ 輸出部分外部供給電源:???? 電壓:DC19.2~26.4V(波動率5%以內)???? 電流:14.6mA以下(DC24V、全部點ON時)不包含外部負荷電流? ◆ 過電流抑制器:齊納二極管【公共端方式】8點1公共端(端子排型3線式:輸入端子排型2線式:輸出)【占用站數】1站分配32點(使用8點)【I/O模塊電源】? ◆ 電壓：DC20.4~26.4V(波動率5%以內)? ◆ 電流：45mA以下(DC24V、全部點ON時)【噪聲強度】通過DC型的噪聲電壓500VP-P,噪聲寬度1µs,噪聲頻率25~60Hz的噪聲模擬器所產生的噪聲【耐電壓】DC外部端子匯總-接地之間AC500V 1分鐘期間【絕緣電阻】DC外部端子匯總一接地之間DC500V絕緣電阻計測量l0Ω以上【保護等級】IP2X【重量】0.18kg【外部連接方式】? ◆ 通信部分、I/O模塊電源部分:????? 7點2段式端子排[傳送回路、I/O模塊電源、FG]????? M3*5.2扭緊力矩59~88N·cm適用壓裝端子的插入個數為2個以內???????????? ? ◆ 輸入輸出電源部分、輸入輸出部分:????? 18點直接安裝端子排〔輸入輸出電源、I/O信號〕????? M3*5.2扭緊力矩59~88N·cm適用壓裝端子的插入個數為2個以內【模塊安裝螺栓】帶平墊圈磨圓M4螺栓(扭緊力矩范圍79~108N·cm)可以通過DIN軌安裝，可以6方向安裝【適用DIN軌】TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812標準)【適用壓裝端子】???????? ? ◆ RAV1.25-3(基于JIS C 2805標準)[適用電線尺寸:0.3~1.25mm2]? ◆ V2-MS3(日本壓裝端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[適電纜尺寸：1.25~2.0mm2]AJ65SBTB32-8DT2外部連接圖AJ65SBTB32-8DT2價格(面價)：2330AJ65SBTB32-8DT2圖片地址：http://./upload/201412/161442504864.jpgAJ65SBTB32-8DT2使用手冊
AJ65SBTB32-8DT2操作手冊
.
.
.
