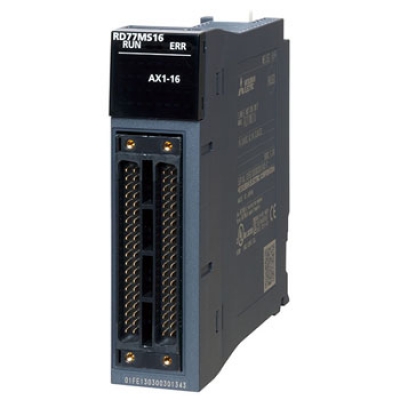

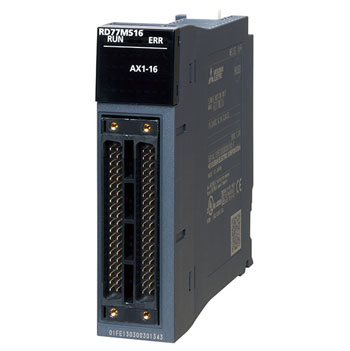

.RD77MS16 三菱PLC簡單運動模塊RD77MS16價格好 16軸控制RD77MS16銷售 廠商
RD77MS16價格好，RD77MS16功能，RD77MS16操作說明，RD77MS供應商。RD77MS16參數說明：16軸;直線插補、2軸圓弧插補;同步方式同期編碼器輸入、凸輪、相位校正、凸輪自動生成;控制單位mm、inch、degree、pulse;定位數據600數據軸;SSCNETⅢ/H連接三菱PLC簡單運動模塊RD77MS16產品規格參數詳細說明1、RD77MS16控制規格[控制軸數] 16軸[運算周期] 0.444ms，0.888ms，1.777ms，3.555ms[插補功能] 直線插補(最大4軸)、2軸圓弧插補[控制方式]PTP(Point To Point)控制、軌跡控制(直線、圓弧均可設置)、速度控制、速度.位置切換控制、位置.速度切換控制、速度.轉矩控制[加減速處理]梯形、S形加減速[同步方式]同期編碼器輸入、凸輪、相位校正、凸輪自動生成[控制單位]mm、inch、degree、PLS[定位數據]600數據軸(可通過GX Works3、順控程序進行設置)[備份]參數、定位數據、塊啟動數據可通過閃存ROM保存(無電池)[原點復歸]?? 原點復歸方式：近點狗式，計數1型，計數型2，數據集類型，規模的原點信號檢測型?? 高速原點復歸：有?? 輔助功能：原點復歸重試，原點轉移[定位控制]?? 直線控制：1軸直線控制、2/3/4軸直線插補控制(合成速度，基準軸速度)?? 定寸送り控制：1/2/3/4軸定寸送り控制?? 2軸圓弧插補控制：輔助點指定，中心點指定?? 速度控制：1/2/3/4軸速度控制?? 速度位置切換控制：INC模式，ABS模式?? 位置速度切換控制：INC模式?? 當前值變更：定位數據指定，當前值的變化起始號碼指定?? NOP指令：有?? JUMP指令：有條件，無條件?? LOOP，LEND：有?? 高度定位控制：塊啟動，條件啟動，等待啟動，同時啟動，反復啟動[手動控制]?? JOG運行：有?? 點動運行：有?? 手搖脈沖發生器：可連接連接1臺(增量型)，單位倍率(1~10000倍)[速度和轉矩控制]位置回路不包含的速度控制，轉矩控制，押當控制[絕對位置系統]由連接到伺服放大器的電池對應[同期編碼器接口]最大4通道（內置接口，經由接口的CPU，伺服放大器的通過接口之和）?? 內置接口:1通道（增量）[限制控制功能]?? 速度限制功能：速度限制值，JOG速度限制值?? 轉矩限制：轉矩限制值相同的指定，單獨規定的轉矩極限值?? 緊急停止：有效/無效可以切換?? 軟件行程限位功能：當前值范圍內，給定機械值范圍內?? 硬件行程范圍功能：有[控制內容的變更功能]?? 速度變更功能：有?? 覆蓋功能：0~300%?? 加減速時間變更功能：有?? 轉矩變更功能：有?? 目標位置變更功能：目標位置的地址/速度變更[外部輸入信號設置功能]通過內置接口，徑由CPU，伺服放大器(FLS，RLS，DOG，DI分配可通過參數設置)[活動記錄功能]有[標檢測功能]常規模式、指定次數模式、環緩沖模式(標記檢測信號最大20點，標記檢測設定16)[隨機數據顯示器功能]4點/1軸[驅動程序通信功能]有[數字示波器功能]位數據與字數據都為16ch2、RD77MS16單元規格[控制軸數] 16軸[伺服放大器連接方式]SSCNETⅢ/H[最大延長線距離]SSCNETⅢ/H：1600m[最大局間距離]SSCNETⅢ/H：100m[外圍設備接口]通過CPU單元(USB，Ethernet)[手動脈沖發生器操作功能]可使用1臺[同步編碼器操作功能]可使用4臺[輸入信號(SIN)]?? 輸入點數：20點?? 輸入方式：正/負公共端共用(光電耦合器絕緣）?? 額定輸入電壓/電流：DC24V 5mA?? 電壓使用范圍：DC19.2~26.4V?? ON電壓/電流：DC17.5V以上/3.5mA以上?? OFF電壓/電流：DC7V 以下/1.0mA 以下?? 輸入電阻：6.8kΩ?? 響應時間：1ms以下?? 推薦電線尺寸：AWG24(0.2mm平方)[緊急停止輸入信號(EMI)]?? 輸入點數：1點?? 輸入方式：正/負公共端共用(光電耦合器絕緣）?? 額定輸入電壓/電流：DC24V 5mA?? 電壓使用范圍：DC19.2~26.4V?? ON電壓/電流：DC17.5V以上/3.5mA以上?? OFF電壓/電流：DC7V 以下/1.0mA 以下?? 輸入電阻：6.8kΩ?? 響應時間：4ms以下?? 推薦電線尺寸：AWG24(0.2mm平方)[手動脈沖發生器/同步增量編碼器信號]?? 輸入信號形式：A相/B相(4倍增/2倍增/1倍增)，PULSE/SIGN?? 差動出力型(26 LS 31相當)????? 輸入脈沖頻率:最大1Mpulse/s(4倍增以后最大4Mpulse/s) ????? 脈沖寬度:1µs 以上????? 上升/下降時間:0.25µs 以下????? 相位差：0.25µs 以上????? 額定輸入電壓：DC5.5V 以下????? 高/低電壓：DC2.0~5.25V/DC0~0.8V????? 差動電壓：±0.2V????? 電纜長度：最大30m?? 輸出電壓/開路集電極類型（DC5V)????? 輸入脈沖頻率:最大200kpulse/s(4倍增以后最大800kpulse/s) ????? 脈沖寬度:5µs 以上????? 上升/下降時間:1.2µs 以下????? 相位差：1.2µs 以上????? 額定輸入電壓：DC5.5V 以下????? 高/低電壓：DC3.0~5.25V/2 mA 以下， DC0~1.0V/5 mA 以上????? 電纜長度：最大10m[輸入輸出點用點數]32(IO分配 智能功能模塊32點)[占用插槽]1[DC5V 內部消耗電流] 1.0A [外形尺寸] 106[H]27.8[W]110[D][mm][重量] 0.23kgRD77MS16圖片地址：http://./upload/201505/231259246326.jpgRD77MS16現貨，RD77MS16技術，RD77MS用戶手冊
.
.
.
