源頭報價 toyozumi 豐澄 變壓器 UD11-700B2 UD11-01KB2 進行焊接作業
2025-06-23 18:22:49
fujino
變壓器
UD11-700B2
UD11-01KB2

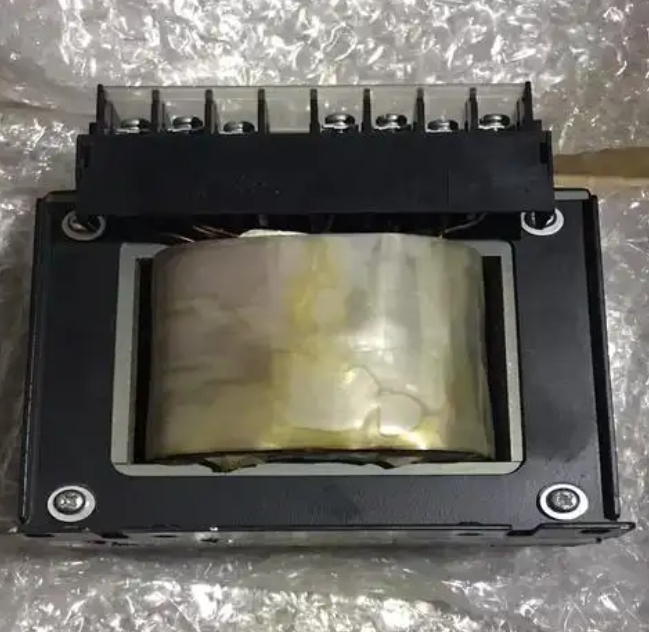

產品信息：UD11系列，系列
單相單卷100V系/100V系統
可實現超小型、輕量的電壓轉換用單卷變壓器
單相單卷50/60Hz
耐電壓AC1.5kV
適用規格1kVA小于等于JIS C-6436、1kVA大于JIS C-5310/6436
50VA～500VA表示A種絕緣（溫度上升60℃以下）、700VA～3kVA表示B種絕緣（溫度上升80℃以下）
上下兼用
RoHS不含指令對象10物質
UD11 關于系列的配線、連接
請確保進行焊接作業。－焊接不完全狀態下通電時，連接部異常發熱，可能導致故障。
接線時，接線后請勿對凸耳/銷端子施加張力。另外，請勿彎曲或提起端子，或施加不合理的力。－導致線圈引出線（通過內部繞組連接端子的線）斷線。
每端子螺釘最多連接2根。
壓接端子請使用帶絕緣或絕緣管，確保絕緣距離。
